Alumíniumprofilok erős és stabil ipari szerkezetekhez
A szerkezeti alumíniumprofilok lehetővé teszik, hogy hegesztés nélkül építsünk merev vázakat munkaasztalokhoz, kocsikhoz és szerelősorokhoz. Hornyaik segítségével a munkafelületek, konzolok és egyéb felszerelések közvetlenül a szerkezethez rögzíthetők. Egy robusztus ipari váz teherbírását egyszerű szerelhetőséggel és tartozékok széles választékával ötvözik.
Az ENPRAG-nál alumíniumprofil-rendszereket használunk, hogy a szükséges méretek, terhelések és felhasználási mód alapján tervezzünk és gyártsunk komplett összeállításokat. A profilokat külön is szállítjuk ügyfeleink saját projektjeihez.
Mit nyújtanak az alumíniumprofilok a gyakorlatban?
Ipari szerkezeteknél nemcsak a szilárdság, hanem a váz összeszerelésének és felszerelésének módja is fontos. Az alumíniumprofil-rendszer több gyakorlati előnyt kínál:
Hegesztés nélküli összeszerelés
A profilok konzolokkal, sarokelemekkel és csavarkötésekkel kapcsolhatók össze.
Felszerelések rögzítése a profil hornyában
A megfelelő tartozékokkal polcok, szerszámtartók, panelek vagy kábelvezetők rögzíthetők.
Az alkalmazáshoz méretezett szerkezet
Az egyes elemek hossza és a váz elrendezése a rendelkezésre álló helyhez, valamint a szerkezet által hordozott felszereléshez igazítható.
Szétszerelhető és módosítható
A csavarkötések lehetővé teszik a szerkezet későbbi átalakítását vagy bővítését.
Ugyanabból a rendszerből egyszerű lábazat, teljesen felszerelt munkaasztal vagy több egymást követő szerelőállomást összekapcsoló váz is kialakítható.
Mikor választunk moduláris csőrendszert, és mikor alumíniumprofilokat?
Elsősorban akkor választunk moduláris csőrendszert, ha fontos a sokoldalúság és a gyártási változások miatti gyakori átalakíthatóság.
Alumíniumprofilokat alkalmazunk a nagyobb terhelésnek kitett, illetve a mindennapi használat során nagyobb szilárdságot és merevséget igénylő összeállításokhoz. Tipikus példák a robusztus munkaasztalok, a szerelősorok és a kiegészítő berendezéseket tartó szerkezetek.
Mindkét rendszer módosítható és bővíthető. A megfelelő megoldás kiválasztásakor figyelembe vesszük, milyen gyakran változik majd a szerkezet, mit kell hordoznia és milyen terhelések érik használat közben.
Milyen alumíniumprofilokat kínál az ENPRAG?

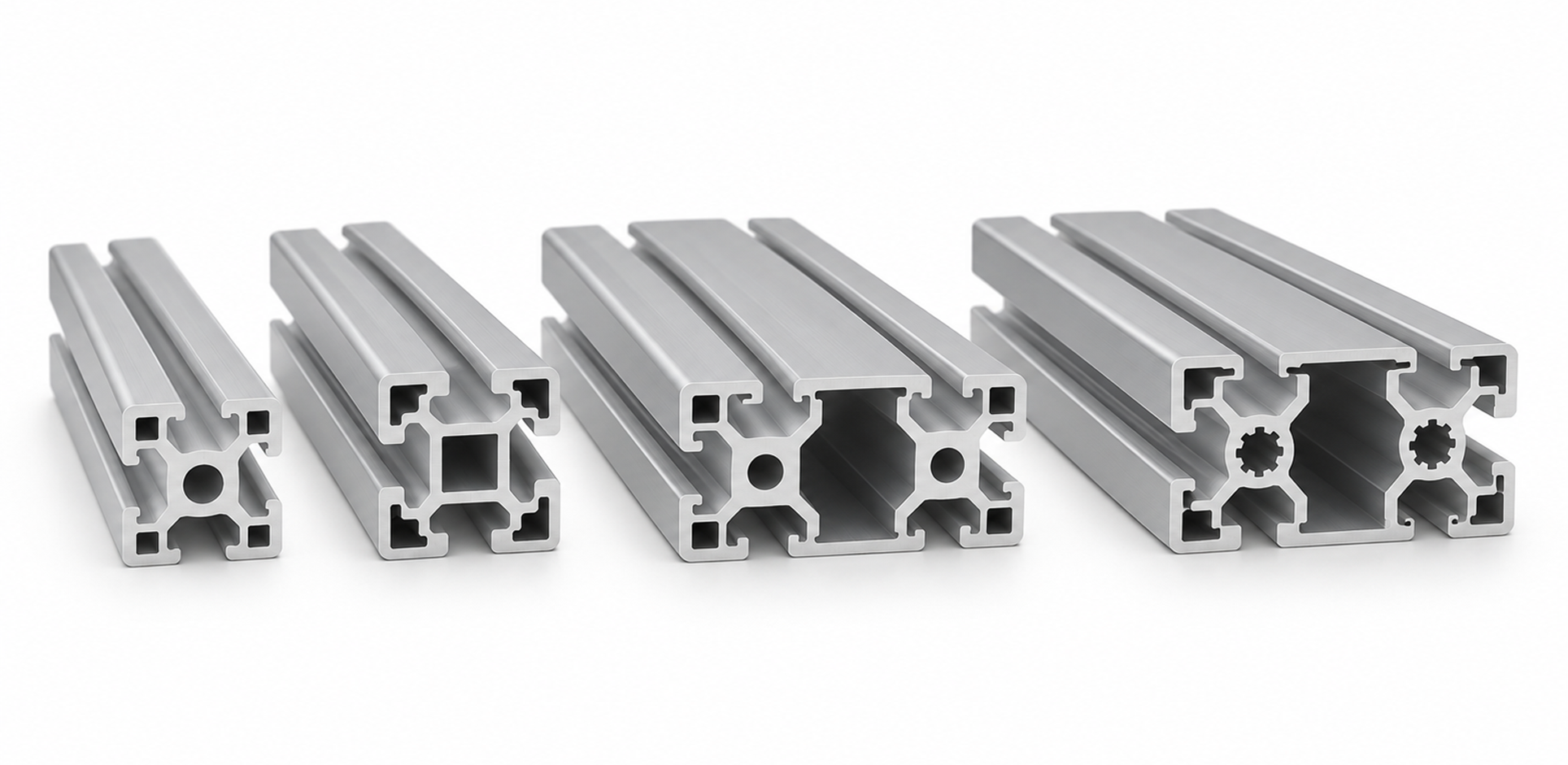

A kínálat alapját többféle méretű négyzetes és téglalap alakú profilok képezik. Az alábbi áttekintés néhány olyan változatot mutat be, amelyek kiindulópontként szolgálhatnak a tervezéshez.
| Profilméret | Példák a jelölésekre |
|---|---|
| 30 × 30 mm | KA-3030, MI30x30 B8 |
| 30 × 60 mm | KA-3060 |
| 40 × 40 mm | KA-4040, KA-4040H, MI40x40L B10 |
| 40 × 80 mm | KA-4080, KA-4080H |
| 45 × 45 mm | MI45x45L B10 |
| 45 × 90 mm | MI45x90L B10 |
Az egyes változatok megtalálhatók az ENPRAG alumíniumprofil-kínálatában.
Keresztmetszeti és kialakításbeli különbségek
A négyzetes profilokat általában oszlopokhoz, keresztmerevítőkhöz és vázakhoz használják. A téglalap alakú profiloknál a tervezés során figyelembe vehető az egyes irányok eltérő merevsége, ezért fontos a terheléshez viszonyított tájolásuk.
Azonos külső méretek nem feltétlenül jelentenek azonos tulajdonságokat. A 40 × 40 mm-es profil például megerősített KA-4040H változatban is elérhető. A megfelelő változat kiválasztásához meg kell vizsgálni az adott keresztmetszet műszaki jellemzőit, beleértve a geometriát és a tömeget.
Profilsorozatok és tartozékok
A KA és MI profilsorozatokhoz a horony kialakítása és az adott termék specifikációja alapján kell kiválasztani a megfelelő konzolokat és kötőelemeket. Azonos profilméretek esetén sem használhatók automatikusan ugyanazok a tartozékok.
Mi határozza meg az összeállítás szilárdságát és stabilitását?
A munkaasztalnak megbízhatóan el kell bírnia a munkadarabot és a szerszámokat. Egy szerelő munkaállomáshoz merev váz szükséges, amely munka közben stabil alátámasztást biztosít. Az anyagmozgató kocsinak terhelten és mozgás közben is stabilnak kell maradnia.
A tervezés során ezért több tényezőt együttesen vizsgálunk:
- Terhelés és annak eloszlása. Az egyenletesen terhelt polc más követelményeket támaszt a szerkezettel szemben, mint a középen elhelyezett nehéz alkatrész.
- Támaszok közötti fesztáv. A megtámasztás nélküli hossz növekedésével változnak a profillal és a megengedett lehajlással kapcsolatos követelmények.
- Kötések és merevítés. A kötőelemek típusa és elrendezése befolyásolja a váz merevségét.
- Szintezés és mobilitás. Helyhez kötött szerkezeteknél figyelembe vesszük a lábakat és szükség esetén a rögzítést. Kocsiknál a görgők helyzetét és a súlypontot is vizsgáljuk.
Hosszabb munkafelület esetén például célszerű lehet más keresztmetszetet választani, keresztmerevítőt beépíteni vagy további támaszt alkalmazni. A megfelelő választás függ a munkalap alatti tértől, valamint attól, hogy az asztalt hol és hogyan terhelik.
A szilárdság és a stabilitás a teljes összeállítás kialakításának eredménye: a profiloké, a kötéseké, a támaszoké és a terhelés módjáé.
Kötőelemek és felszerelés

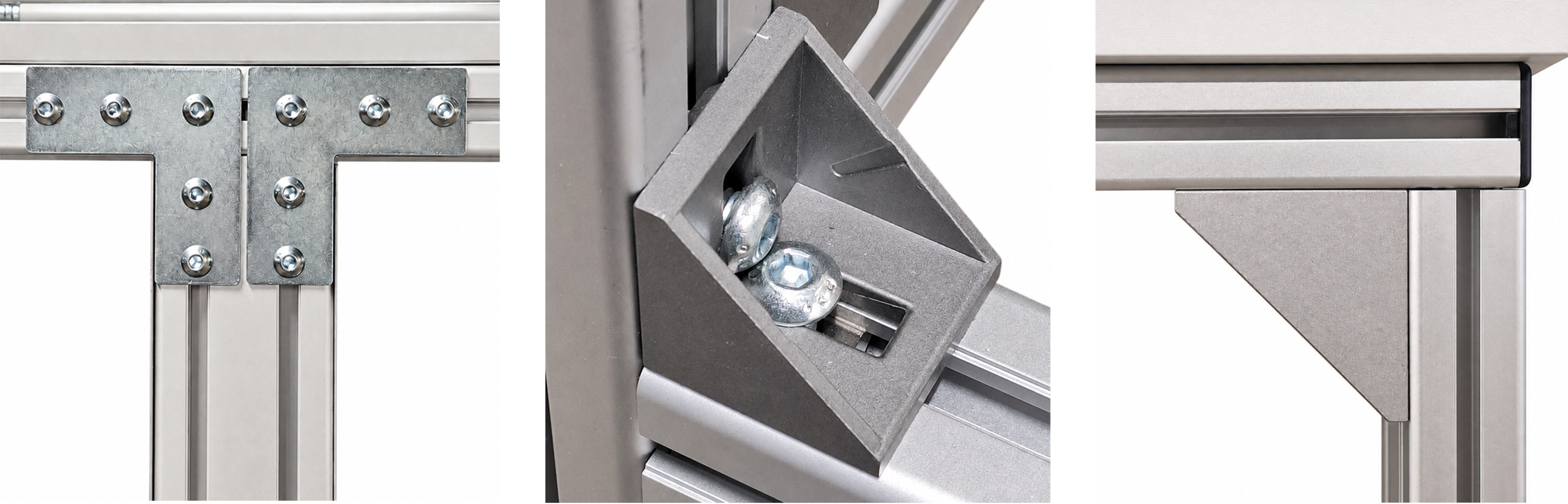

A csatlakozók és sarokelemek lehetővé teszik a kívánt alakú váz összeállítását. Kialakításukat, számukat és helyzetüket a terhelés alapján választjuk meg, és szükség esetén merevítés is hozzáadható.
A tartóváz ezután az adott feladathoz szükséges felszereléssel egészíthető ki: munkalappal, tárolópolcokkal, fém fiókos szekrénnyel, védőpanellel vagy szerszámtartókkal. A profilok hornyain kialakított rögzítési pontok lehetővé teszik, hogy ezek az elemek igény szerint helyezhetők el a szerkezet mentén.
Így már a tervezés során együtt kezelhető a tartószerkezet és a dolgozók által naponta használt felszerelések rögzítése.

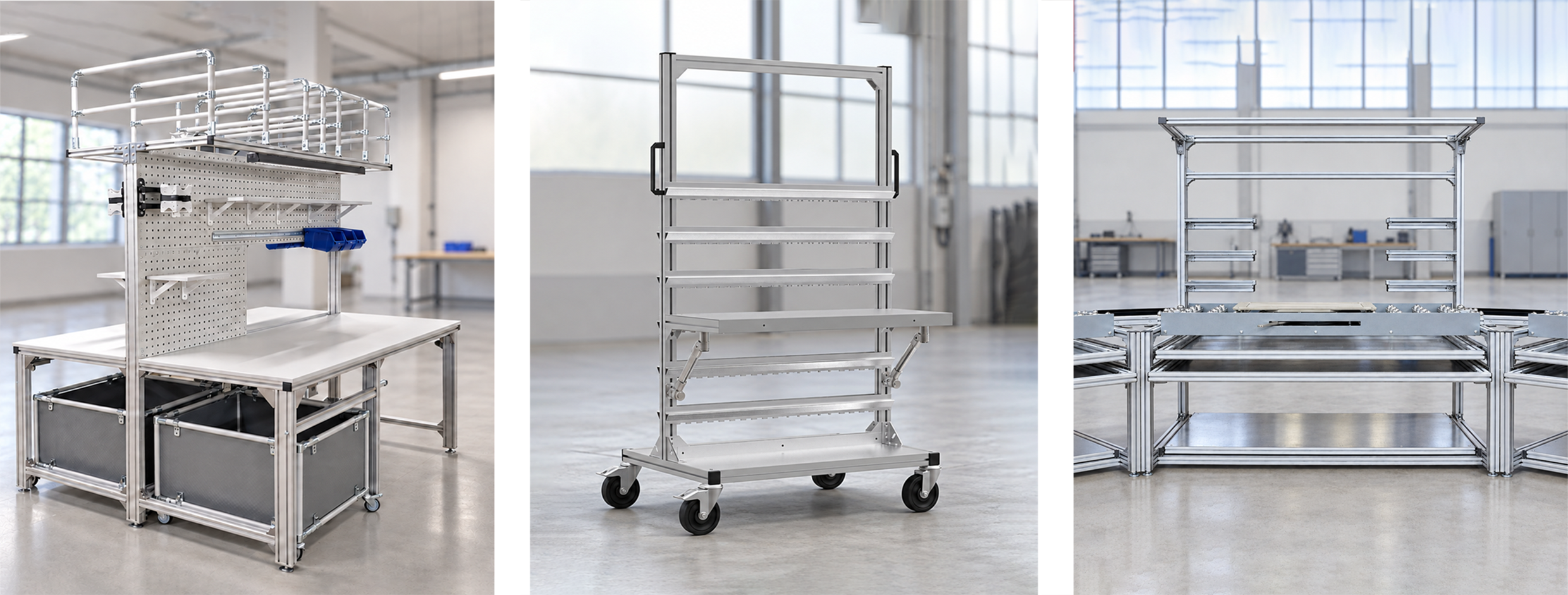

Alumíniumszerkezet a gyakorlatban
Egyik megvalósított projektünk egy süllyeszthető golyósgörgős pályával és reteszeléssel ellátott szerelősor, amelyet az ENPRAG tervezett és gyártott.
A munkadarab a golyósgörgőkön jut el a munkaállomásra. Amikor a golyósgörgők a munkalap szintje alá süllyednek, a munkadarab felfekszik a munkafelületre, ahol elvégezhető az összeszerelési művelet. A golyósgörgők ismételt felemelésével a munkadarab továbbítható a következő állomásra.
Az alumíniumprofil-rendszer itt a munkafelületek és a golyósgörgős mechanizmus tartóvázát is alkotja. Biztonságos rögzítési pontokat biztosít az egyes alkatrészekhez, és a munkaállomásokat a szükséges gyártási sorrendet követő egységgé kapcsolja össze.
PROJEKTVIDEÓ
Szerelősor süllyeszthető golyósgörgős pályával és reteszeléssel
A bemutató szemlélteti, hogyan kerül a munkadarab a helyére, hogyan fekszik fel a munkafelületre, majd hogyan halad tovább a következő állomásra.
Egyetlen összeállításon belül a munkadarab továbbítható, a munkafelületen pozicionálható, majd a művelet befejezése után továbbadható.
Az egyes profiloktól a komplett megoldásig
Az alumíniumprofilok nálunk külön is megvásárolhatók a saját szerkezetekhez szükséges konzolokkal és kötőelemekkel együtt. Az egyes alkatrészek webáruházunkban érhetők el.
Ha komplett megoldásra van szüksége, a teljes összeállítást megtervezzük és legyártjuk az igényeinek megfelelően, a szükséges felszerelésekkel együtt.
Munkaasztalt, kocsit vagy szerelőrendszert tervez?
Küldje el nekünk az alapméreteket, a várható terhelést és a tervezett felhasználás leírását. Közösen áttekintjük az igényeket, megfelelő kialakítást javaslunk, és legyártjuk az összeállítást az Ön üzeméhez.
