Szög 45°, 80x80x9 mm
Kód: APB80-40-40-PCS
Raktáron
Csatlakozók alumínium profilokhoz – szögelemek, konnektorok, karimák, takarók
Az Enprag alumínium profilokhoz való csatlakozói szögelemek, kockacsatlakozók, L/T/X konnektorok, karimák és takarók, amelyekkel hegesztés nélkül köthetők össze a 30 × 30 és 45 × 90 mm közötti, 8 vagy 10 mm-es hornyú profilok. Konstruktőröknek és karbantartóknak ajánljuk, akik profilokból munkahelyeket, kereteket, gépvédő burkolatokat vagy polcokat építenek. A profilok kompatibilisek az item és Bosch Rexroth rendszerekkel, a kötőelemek többsége raktáron van.
több
Szög 135°, 70x70x9 mm
Kód: APG70-40-40-PCS
Raktáron
Szög 90°, 50x50x9 mm
Kód: APB50-40-40-PCS
Raktáron
X-típusú csatlakozó
Kód: JP40-4040-03-PCS
Raktáron
Kötőelemek alumínium profilokhoz: merev keretek hegesztés nélkül
A csatlakozók alumínium profilokhoz fém és alumínium elemek, amelyek a moduláris rendszer profiljait merev szerkezetté kapcsolják – derékszögben, 45°-ban vagy 135°-ban, L, T vagy X alakban. A 30 × 30, 40 × 40, 45 × 45, 40 × 80 és 45 × 90 mm-es, 8 vagy 10 mm-es hornyú profilokhoz valók; tömegük a kis fém csatlakozó 9 g-jától a KBH-40 csuklós csatlakozó 0,3 kg-jáig terjed. A kötés bármikor oldható, a szerkezet átépíthető.
Szögelemek és csatlakozók Bosch típusú és item profilokhoz

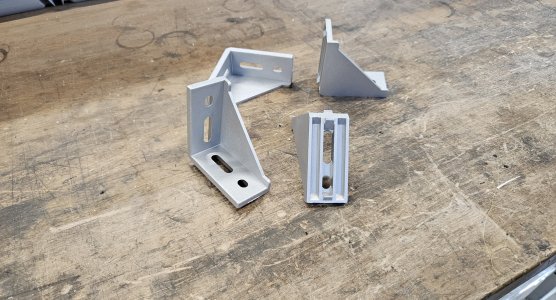

A 90°-os szögelemek 30 × 30 és 80 × 80 mm közöttiek, némelyik takaróval; a 9 mm-es 45°-os és 135°-os szögelemek ferdén kötik a profilokat, például merevítéshez. A 093W404N10 és 093W421N10 szögelem a 10 mm-es hornyú 40 × 40 és 45 × 45 profilokhoz készült. Az Enprag alumínium profiljai kompatibilisek az item, Bosch Rexroth, Haberkorn és Alutec rendszerekkel, így a csatlakozók és az alumínium profilok meglévő szerkezetbe is beépíthetők.
L, T, X konnektorok, karimák és takarók: mikor használjuk őket?
A 40 × 40 × 40 mm-es kockacsatlakozó 2 profilt köt derékszögben, a 118 × 118 és 120 × 200 mm közötti L, T és X konnektorok kívülről merevítik a kereteket. A KFG-30 és KFG-40 sarokkarima M6 vagy M8 menettel a profil rögzítésére vagy láb csatlakoztatására szolgál. A nyitott 8 vagy 10 mm-es hornyot 2000 mm-es műanyag takaróléc, a profilvégeket záródugó zárja; csavarok és anyák a rögzítőelemek között.
| Csatlakozó típusa | Méretek / paraméterek | Példa modell |
|---|---|---|
| 90°-os szögelemek | 30 × 30 – 80 × 80 mm, takaróval is | KBA-40, KBA-4080 |
| 45°-os és 135°-os szögelemek | 30 × 33 – 80 × 80 × 9 mm, 66–96 g | KBA-40-45, APG70-40-40-PCS |
| Kockacsatlakozók és L/T/X konnektorok | 40 × 40 × 40 mm; 118 × 118 – 120 × 200 mm | CC-4040-02-ST, JP40-4040-01-PCS |
| Fém és csuklós csatlakozók | 30 × 30 × 25 és 40 × 40 × 35 mm; csuklós 60 × 40 × 40 mm | MCB-40-4040-08-PCS, KBH-40 |
| Karimák és kötőlemezek | max. 120 × 120 × 15 mm, M6/M8 menet, 87–270 g | KFG-40, KFD-4040 |
| Horonytakarók és záródugók | 8 és 10 mm-es horony, léc 2000 mm; dugó 40 × 40 mm | KGN2-8, CAP-4040_BK |
| Görgőspálya-tartók | KA-4040 profilhoz | KJ-2040C-40, KJ-2060D-40 |
Alumínium profilokból építene szerkezetet? Küldjön vázlatot a méretekkel és a teherbírással – kiválasztjuk a profilokat és csatlakozókat, a 3D látványtervet pedig ingyen elkészítjük az alumínium profilrendszer elemeiből. Lépjen kapcsolatba az Enprag műszaki-kereskedelmi képviselőivel.
Gyakori kérdések
Kompatibilisek a csatlakozók alumínium profilokhoz az item vagy Bosch Rexroth profilokkal?
Igen, az Enprag 8 és 10 mm-es hornyú alumínium profiljai kompatibilisek az item, Bosch Rexroth, Haberkorn és Alutec rendszerekkel. A csatlakozót a profil mérete és a horony szélessége alapján válassza – például a 093W404N10 szögelem a 10 mm-es hornyú 40 × 40 profilhoz való.
Kombinálhatók az alumínium profilok a csőrendszerrel?
Igen, az Enprag rendszeresen kombinál alumínium profilokat és Ø 28 mm-es csőrendszert egy szerkezetben, leggyakrabban polcoknál, kocsiknál és szerelőmunkahelyeknél. A profilok a nagyobb terhelést viszik, a csövek egyszerű átállítást adnak.
Melyik csatlakozóval köthető össze két profil derékszögben?
Derékszögű kötéshez az Enprag 30 × 30 és 80 × 80 mm közötti 90°-os szögelemeket, belső szögelemeket vagy 40 × 40 × 40 mm-es alumínium kockacsatlakozót kínál. A keret síkbeli merevítésére a 118 × 118 mm-es L konnektor szolgál.
Mivel takarható le az alumínium profilok hornya és vége?
A 8 vagy 10 mm-es hornyot az Enprag 2000 mm-es, méretre vágható műanyag takarólécei zárják. A profilvégekre záródugó kerül, például CAP-4040_BK a 40 × 40 mm-es profilhoz.
