Logiform LP-1100 acélcső falvastagság 1 mm
Kód: LP-1100
Raktáron

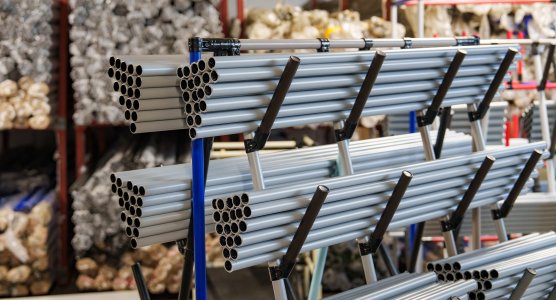

Moduláris csőrendszer Logiform – Ø 28 mm-es csövek, kötőelemek és görgős pályák
A Logiform moduláris csőrendszer Ø 28 mm-es, 4000 mm hosszú acélcsövekből, kötőelemekből és görgős pályákból álló építőrendszer, amelyből a gyártó- és raktárüzemek polcokat, átfolyó állványokat, kocsikat vagy munkahelyeket építenek a Lean Manufacturing és a Kaizen elvei szerint. Az 1 vagy 2 mm falvastagságú csövek műgyanta bevonatúak, 5 év garanciával, és rozsdamentes, ESD és alumínium kivitelben is kaphatók.
több
Logiform LP-1200 acélcső falvastagság 2 mm
Kód: LP-1200
Raktáron
Logiform rozsdamentes cső, falvastagság 0,7 mm
Kód: ST-1070
Raktáron
Logiform rozsdamentes cső, falvastagság 1,1 mm
Kód: ST-1110
Raktáron
ESD acélcső Logiform falvastagság 1 mm - Fekete
Kód: CP-1100_BK
ESD acélcső Logiform falvastagság 2 mm - Fekete
Kód: CP-1200_BK
Raktáron
Raktáron
Fém csatlakozó - készlet HJ-1
Kód: HJ-1
Raktáron
Fém csatlakozó - készlet HJ-2
Kód: HJ-2
Raktáron
Fém csatlakozó - készlet HJ-3
Kód: HJ-3
Raktáron
Fém csatlakozó - készlet HJ-4
Kód: HJ-4
Raktáron
Fém csatlakozó - készlet HJ-15
Kód: HJ-15
Raktáron
Fém csatlakozó - készlet HJ-16
Kód: HJ-16
Raktáron
Fém csatlakozó - készlet HJ-45
Kód: HJ-45
Raktáron
Fém csatlakozó - készlet HJ-7
Kód: HJ-7
Görgős pálya PL-401F
Kód: PL-401F
Raktáron
Görgős pálya PL-401G
Kód: PL-401G
Raktáron
Csöves építőrendszer a karcsú gyártáshoz és a raktárhoz
A Logiform moduláris csőrendszer 28 mm külső átmérőjű, 4000 mm szabványhosszúságú csövekből, kötőelemekből és görgős pályákból áll, amelyekből méretre szabott polcokat, átfolyó állványokat, anyagmozgató kocsikat és munkahelyeket épít. Az acélcsövek falvastagsága 1 mm vagy 2 mm, bevonatuk műgyanta, garanciájuk 5 év. A rendszer a moduláris rendszerek – alkatrészek része, olyan szerkezetekhez, amelyek a gyártással együtt változnak.
Milyen csövet válasszon a csőszerkezetekhez?
A csőszerkezetek alapja az azonos, 28 mm-es átmérőjű szerkezeti csövek köre, így minden kötőelem és tartó minden csőre illeszkedik. Az 1 mm falvastagságú Logiform LP-1100 acélcső tömege 676 g/m, színei az Ivorytól a Redig terjednek; a 2 mm falvastagságú Logiform LP-1200 acélcső 1265 g/m, nagyobb terheléshez. Antisztatikus munkahelyekhez a CP-1100_BK és CP-1200_BK ESD csövek, tiszta üzemekbe az ST-1070 (0,7 mm) és ST-1110 (1,1 mm) rozsdamentes csövek, könnyű szerkezetekhez az 1,5 mm falvastagságú AL-1150 alumíniumcső szolgál.
Mivel köthető össze és egészíthető ki a moduláris rendszer?
A moduláris rendszert fém kötőelem-készletek tartják össze: a HJ készletek fekete, ezüst vagy nikkel ESD kivitelben, rögzítőelemekkel érkeznek – a HJ-1 készlet 2 db MJ-2101 kötőelemet, egy csavart és egy anyát tartalmaz, tömege 0,15 kg. Az anyagellátást 35–40 mm széles, Ø 27–46 mm-es görgőjű görgős pályák biztosítják, például a 35,7 mm görgőosztású PL-401F görgős pálya; átfolyó állványokba általában 3°-os lejtéssel szerelik. Nagyobb terheléshez a csövek egy szerkezeten belül az alumínium profilrendszerrel kombinálhatók.
| Elem típusa | Méretek | Kivitel | Példa modell |
|---|---|---|---|
| Acélcső, 1 mm fal | Ø 28 × 4000 mm, 676 g/m | műgyanta bevonat, több szín | LP-1100 |
| Acélcső, 2 mm fal | Ø 28 × 4000 mm, 1265 g/m | nagyobb terheléshez | LP-1200 |
| ESD acélcső | Ø 28 × 4000 mm, 1–2 mm fal | antisztatikus, fekete vagy szürke | CP-1200_BK, AP-1100_GR |
| Rozsdamentes és alumíniumcső | Ø 28 × 4000 mm, 0,7–1,5 mm fal | rozsdamentes ESD, alumínium | ST-1070, AL-1150 |
| Fém kötőelemek – készletek | HJ-1 készlet: 0,15 kg | fekete, ezüst, nikkel ESD | HJ-1, HJ-2 |
| Görgős pályák | szélesség 35–40 mm, görgők Ø 27–46 mm | fehér, szürke, fekete, ESD fekete | PL-401F, PL-351G |
Csőből tervez polcot, kocsit vagy munkahelyet? Küldjön fotót vagy vázlatot a méretekkel és a teherbírással – az Enprag tervezői díjmentesen elkészítik a 3D tervet, az anyagot pedig 4 m-es szálakban, rajzzal együtt méretre vágva vagy kész szerkezetként szállítják. Vegye fel a kapcsolatot az Enpraggal.
Gyakori kérdések
Mikor jobb a moduláris csőrendszer, mint az alumínium profilok?
Az Enprag Logiform moduláris csőrendszere ott előnyös, ahol a Ø 28 mm-es csövekből épített szerkezetnek sokoldalúnak és könnyen átalakíthatónak kell lennie. Nagyobb terheléshez és igényesebb üzemhez az alumínium profilok valók; a két rendszer kombinálható.
Mi a különbség a Logiform acél- és alumíniumcsövek között?
A különbség főként a tömegben és a kötőelemek típusában van: az Enprag 1 mm falú LP-1100 acélcsöve 676 g/m, az AL-1150 alumíniumcső falvastagsága 1,5 mm, és alumínium kötőelemekkel szerelhető. A 28 mm-es átmérő és a 4000 mm-es hossz azonos.
Mi alapján válasszam meg a Logiform cső falvastagságát?
A falvastagságot az Enprag tervezői a teherbírás és a szerkezet mérete alapján javasolják; a 2 mm falú acélcső (1265 g/m) többet bír, mint az 1 mm-es (676 g/m). A szerkezeteket legfeljebb 5 mm-es lehajlásra méretezik.
Alkalmas a csőrendszer olajos és emulziós környezetbe?
Igen, az Enprag műgyanta bevonatú csőrendszerei elviselik az olajokat és emulziókat, a csövekre 5 év garancia vonatkozik. Elsősorban beltéri használatra készülnek.
Hogyan szállítja az Enprag a csőszerkezeteket?
Az Enprag 3 módon szállít: anyagként 4 m-es szálakban, darabonkénti kötőelemekkel; méretre vágott anyagként szerelési útmutatóval és rajzzal; vagy teljesen összeszerelve. Az anyag raktáron van, néhány napon belül érkezik, a kész szerkezetek általában 2–4 héten belül.
